Domowa instalacja elektryczna o napięciu 230V – podstawowe informacje

Spis treści

• Podstawowe elementy instalacji elektrycznej
• Bezpieczeństwo i funkcjonalność
• Właściwości techniczne i zalecenia

Domowa instalacja elektryczna o napięciu 230 V stanowi podstawę działania urządzeń w mieszkaniu i budynku jednorodzinnym. Tworzy ją zespół współpracujących elementów, które zapewniają bezpieczne, sprawne i wygodne korzystanie z prądu w domu. Dla porządku warto dodać, że potocznie używa się sformułowania napięcie 230v, choć poprawny zapis techniczny to 230 V.

Podstawowe elementy instalacji elektrycznej

Instalacja o napięciu znamionowym 230 V obejmuje zwykle kilka obwodów jednofazowych, z których każdy pełni określoną funkcję. Każdy obwód chroni wyłącznik nadprądowy, zabezpieczający przed przeciążeniami i zwarciami, a także wyłącznik różnicowoprądowy, ograniczający ryzyko porażenia. Dla pełnego bezpieczeństwa stosuje się uziemienie oraz przewody ochronne: przewód ochronny PE (zielono-żółty), przewód neutralny N (niebieski) i żyłę fazową (brązową lub czarną). Prawidłowe oznaczenia oraz ciągłość przewodów ochronnych są kluczowe dla skutecznego działania zabezpieczeń.

Przeczytaj również: Jaki otwór należy wykonać pod puszkę elektryczną?

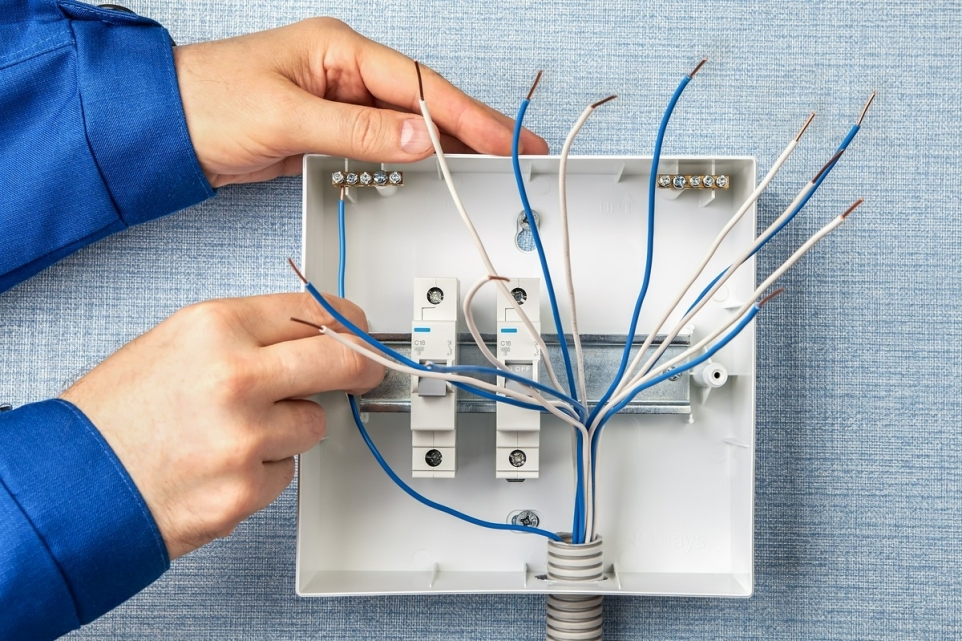

Centralnym punktem każdej instalacji jest rozdzielnica, nazywana również tablicą rozdzielczą. To w niej umieszcza się aparaturę łączeniową i zabezpieczeniową, a także elementy rozdzielające energię na poszczególne obwody w budynku. W typowej instalacji domowej dobiera się właściwe przekroje żył, na przykład 1, 5 mm² dla oświetlenia oraz 2, 5 mm² dla gniazd wtyczkowych, z uwzględnieniem długości przewodów i dopuszczalnych spadków napięcia. W razie potrzeby przewiduje się osobne zasilanie dla odbiorników wymagających większej mocy, takich jak płyta grzewcza czy klimatyzator.

Przeczytaj również: Jak zamontować żyrandol do sufitu z płyty gipsowej?

Bezpieczeństwo i funkcjonalność

Poziom bezpieczeństwa układu zależy od właściwego doboru osprzętu oraz jego usytuowania. Zaleca się gniazda ze stykiem ochronnym (bolcem) i przemyślane rozmieszczenie gniazd oraz łączników, tak aby ograniczyć używanie przedłużaczy i rozdzielaczy. Urządzenia dużej mocy, między innymi piekarnik, pralka lub suszarka, warto podłączyć do odrębnych obwodów, co zmniejsza ryzyko przeciążenia i ułatwia lokalizację ewentualnych usterek. W łazienkach i kuchniach należy stosować osprzęt o podwyższonej szczelności (np. IP44) oraz respektować strefy ochronne w pobliżu źródeł wody, a także wymagać ochrony różnicowoprądowej w tych pomieszczeniach.

Przeczytaj również: Kto może projektować instalacje przeciwpożarowe?

Regularne przeglądy są konieczne, aby utrzymać instalację w dobrym stanie technicznym. Obejmują one oględziny, pomiary rezystancji izolacji, sprawdzenie ciągłości przewodów ochronnych, pomiar impedancji pętli zwarcia oraz test działania wyłączników różnicowoprądowych. Badania takie powinien wykonywać uprawniony elektryk co najmniej raz na pięć lat, dzięki czemu można wcześnie wykryć luźne połączenia, uszkodzoną izolację czy nieprawidłowości w uziemieniu i naprawić je, zanim przerodzą się w realne zagrożenie dla użytkowników.

Właściwości techniczne i zalecenia

Podczas projektowania i montażu należy uwzględnić dopuszczalne obciążenia oraz rozsądny podział obwodów. Zazwyczaj przyjmuje się do dziesięciu gniazd na jeden obwód oraz do dwudziestu punktów oświetleniowych, choć ostateczny dobór zależy od charakteru odbiorników i długości przewodów. Trasy prowadzi się możliwie prosto, a połączenia wykonuje w puszkach lub w osprzęcie, z zachowaniem zasad łączenia przewodów. Instalacje mogą być prowadzone pod tynkiem albo natynkowo, stosownie do konstrukcji ścian, wymagań estetycznych oraz możliwości modernizacji w przyszłości.

• Zabezpieczenia przeciwprzepięciowe – chronią aparaturę i sprzęt RTV/AGD przed skutkami przepięć pochodzących z sieci i wyładowań atmosferycznych.
• Połączenia wyrównawcze – redukują różnice potencjałów między metalowymi elementami budynku, poprawiając skuteczność ochrony przeciwporażeniowej.
• Przewody miedziane jako standard materiałowy – zapewniają odpowiednią przewodność, trwałość złączy i stabilność parametrów w długim okresie użytkowania.

Ostatecznie, poprawnie zaprojektowana, starannie wykonana i systematycznie konserwowana instalacja elektryczna o napięciu 230 V zapewnia wygodę korzystania z energii, a jednocześnie podnosi poziom bezpieczeństwa mieszkańców, ograniczając ryzyko awarii oraz pożaru. Dzięki temu codzienne użytkowanie sprzętów jest przewidywalne, a cała infrastruktura działa niezawodnie na co dzień i podczas zwiększonych obciążeń.
